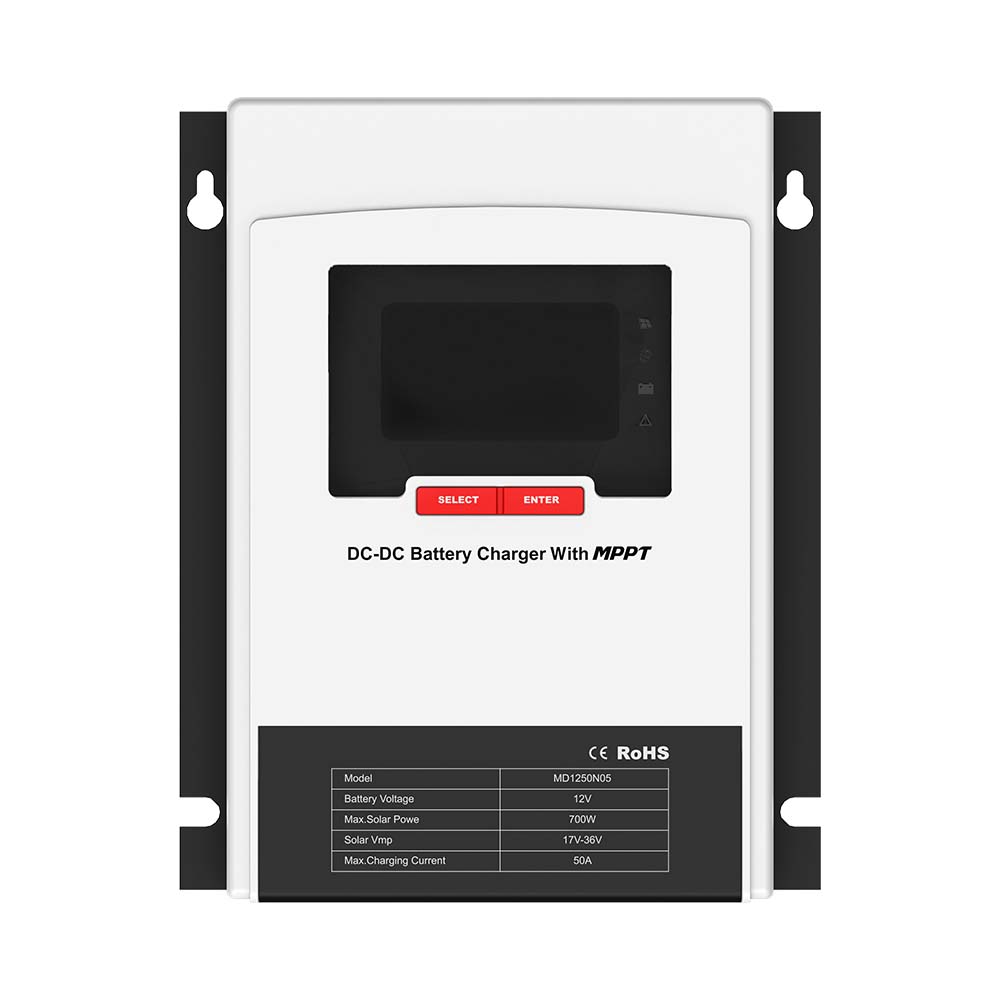

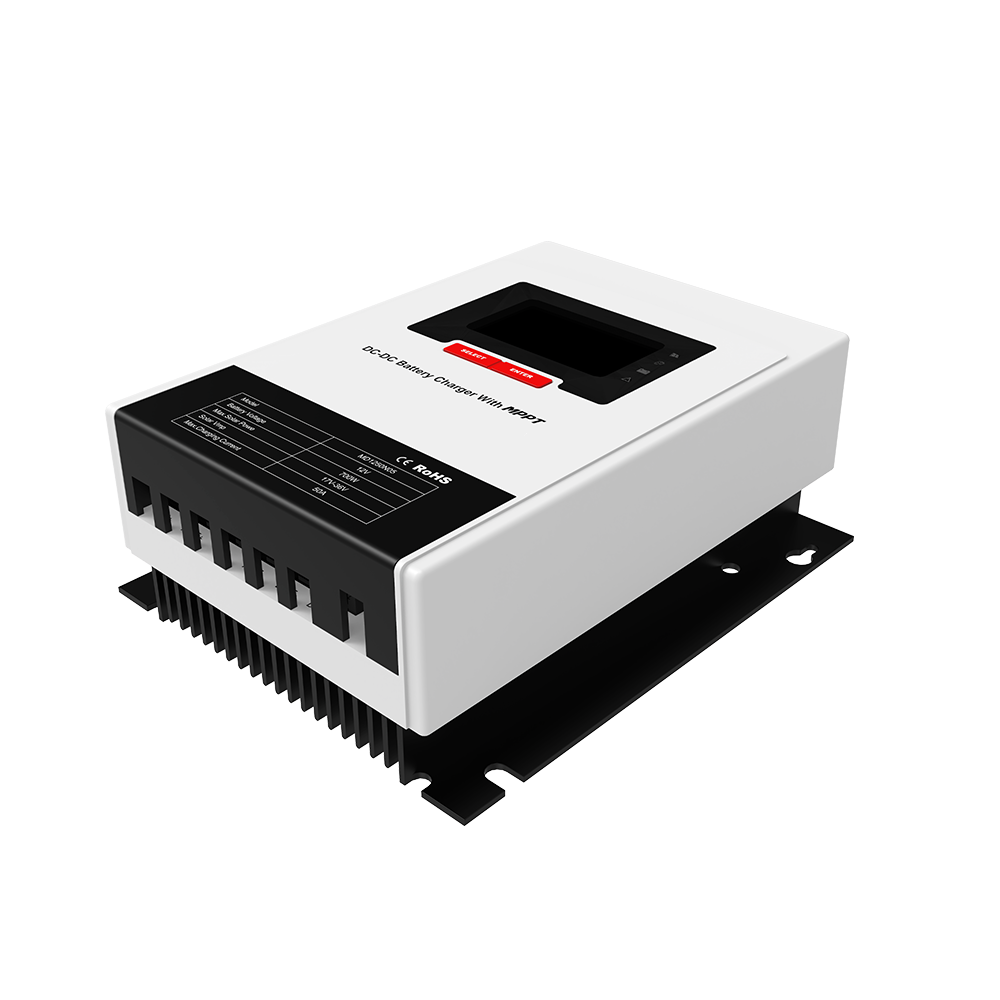

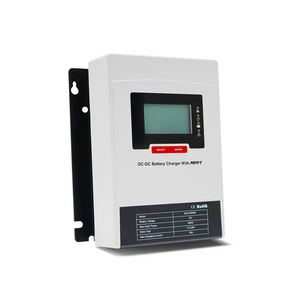

Régulateur de charge solaire MPPT 12V 30A/50A avec chargeur DC-DC/charge Booster pour camping-car LiFePO4

• Prend en charge plusieurs types de batteries : LiFePO4, AGM, Li, FLD, SLD, GEL.
• UPrise en charge des types de générateurs : générateur intelligent et générateur traditionnel. Identification automatique du type de générateur en fonction du signal d'allumage.
• Efficacité de conversion DC/DC jusqu'à 98%.
• Efficacité du convertisseur MPPT jusqu'à 99%.
• Avec la fonction de compensation de tension de charge de la batterie du corps, le contrôle de la tension de charge de la batterie est plus précis.
• Fonction de détection de température de batterie supplémentaire, la batterie au plomb prend en charge la compensation de température, la fonction de déclassement automatique de charge à haute température. Prolonge efficacement la durée de vie de la batterie.
• Le dissipateur thermique en aluminium de haute qualité et le traitement de déclassement à haute température garantissent un fonctionnement fiable et efficace dans divers environnements de travail.

Avertissement!

Avertissement : Danger d'explosion!
N'installez jamais le contrôleur et ouvrez la batterie dans le même espace clos ! Ne l'installez pas dans un endroit fermé où le gaz de la batterie peut s'accumuler.

Avertissement : danger de haute tension!
Les panneaux photovoltaïques peuvent produire une tension de circuit ouvert élevée, assurez-vous donc de déconnecter le disjoncteur ou le fusible avant le câblage et soyez prudent lors du processus de câblage.

Danger d'électrocution!
Nous recommandons fortement des fusibles ou des circuits ouverts côté générateur photovoltaïque, côté générateur et côté batterie.

Remarque :
lors de l'installation du contrôleur, assurez-vous que suffisamment d'air circule dans le dissipateur de chaleur du contrôleur et réservez un espace d'au moins 150 mm au-dessus et en dessous du contrôleur pour la convection naturelle. S'il est installé dans une boîte fermée, assurez une dissipation thermique fiable à travers le boîtier. Veuillez d'abord connecter la batterie, puis le panneau de batterie, et enfin la charge et connecter "+" d'abord, puis "-" dans le processus de câblage.

Installation!

Étape 1 : Sélectionnez la position d'installation
Évitez d'installer le contrôleur dans un endroit exposé à la lumière directe du soleil, à une température élevée et facilement inondable, et assurez-vous d'une bonne ventilation autour du contrôleur.

Étape 2 : Fixez les vis de suspension
Marquez la position d'installation en fonction de la taille de montage du contrôleur, percez 2 trous de taille appropriée pour le montage aux 2 marques et fixez les vis sur ces 2 trous.

Étape 3 : réparer le régulateur
Alignez le trou de fixation du contrôleur avec 2 vis fixées à l'avance, puis accrochez-les, puis fixez 2 vis ci-dessous.

Étape 4 : Connectez le fil
Sertissage : sélectionnez le fil avec les spécifications appropriées en fonction de la configuration du système et appuyez sur une extrémité du fil sur la borne en cuivre standard ;

Câblage : connectez le trou de câblage de la borne en cuivre au port de câblage correspondant au contrôleur.

Taille de produit
