La description
Télécharger le manuel MPPT du contrôleur de charge solaire PDF - ML4860

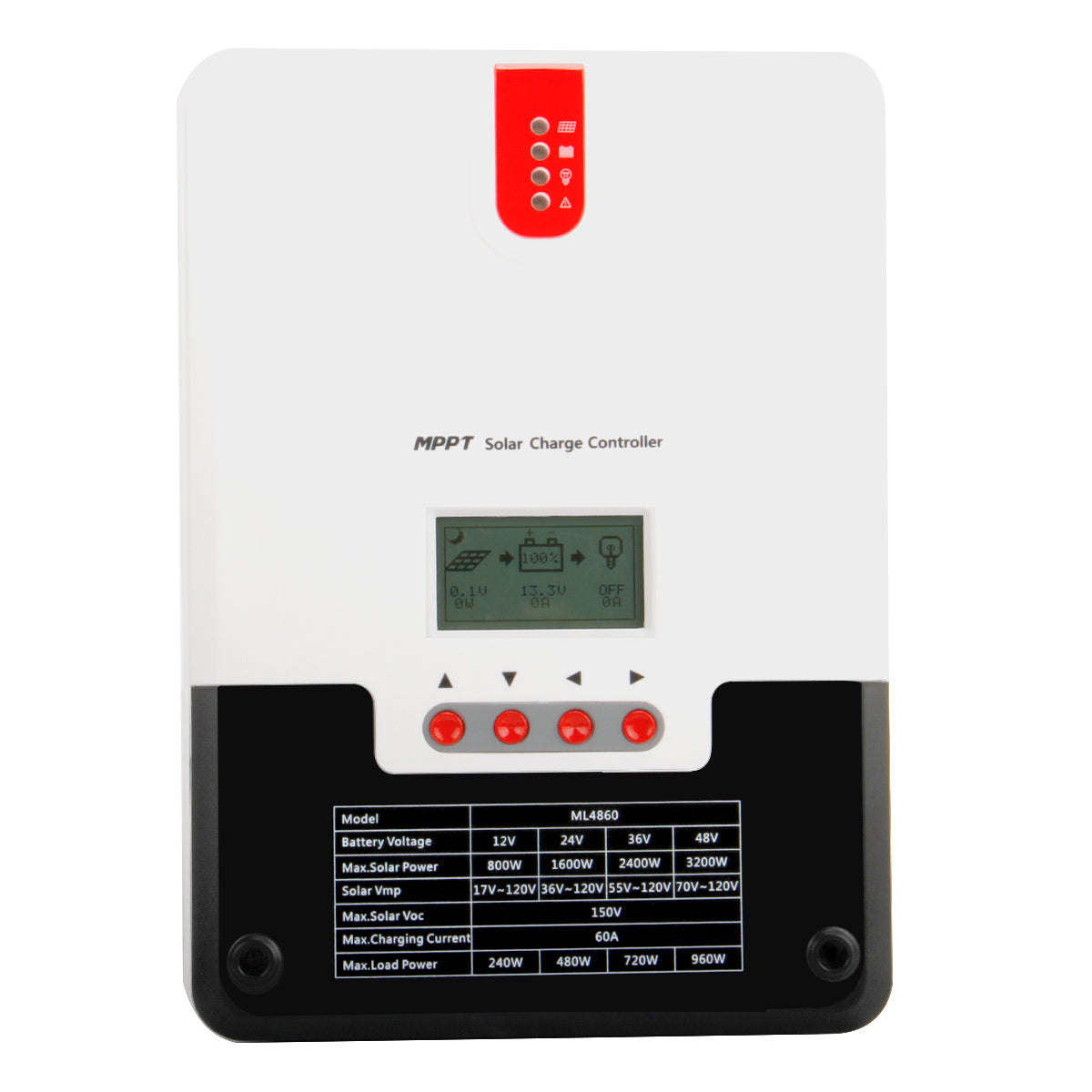

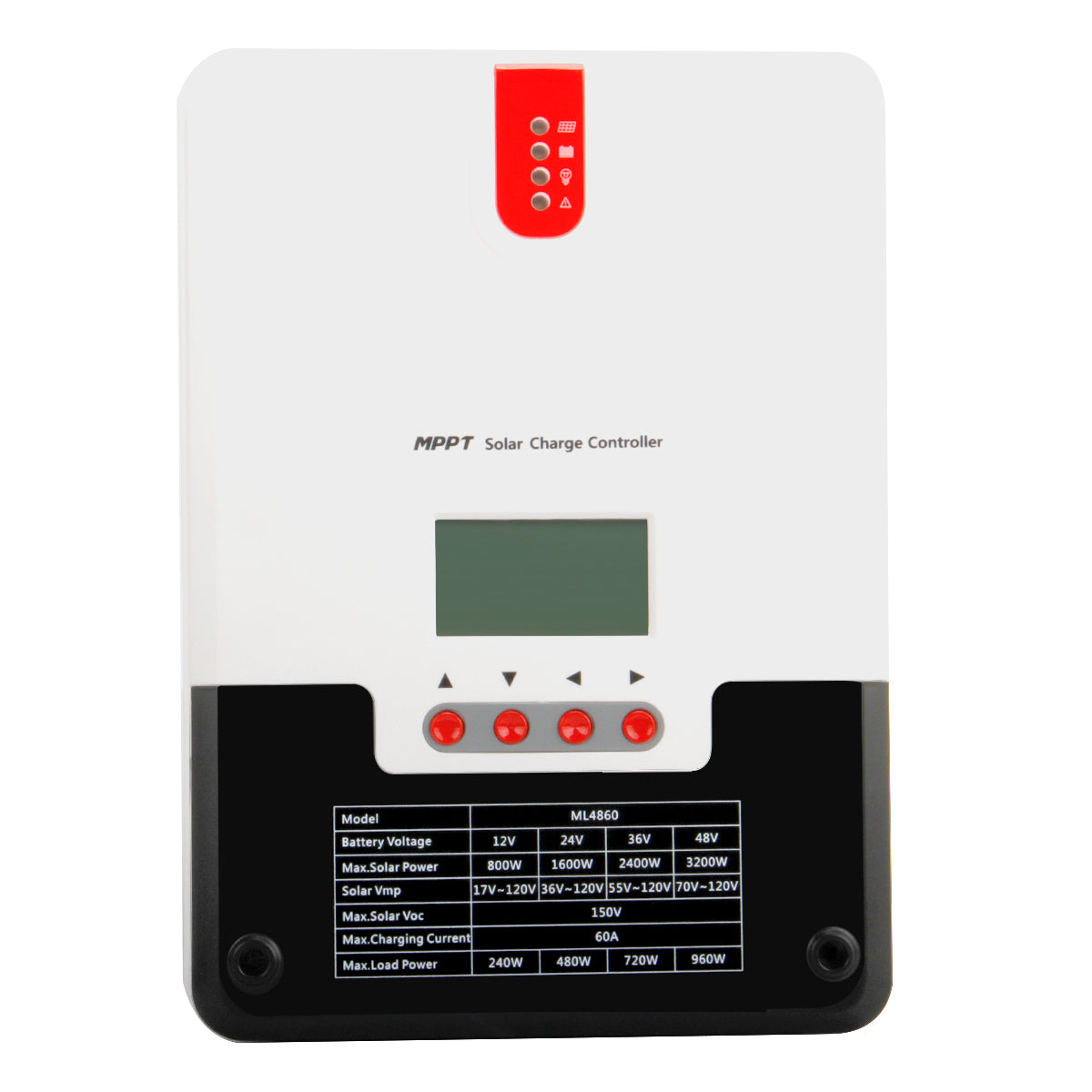

Contrôleur solaire MPPT SR-ML 12 / 24 / 36 / 48V
Le contrôleur solaire ajuste la tension du module solaire au niveau optimal de la batterie. Le contrôleur de charge détectera automatiquement la tension nominale de 12 V/24 V/36V/48V. Comparé au contrôleur PWM traditionnel, le contrôleur MPPT peut exercer la puissance maximale de la carte de batterie, de sorte qu'il peut fournir un courant de charge plus important. D'une manière générale, le MPPT peut augmenter le taux d'utilisation d'énergie de 15% à 20% par rapport au contrôleur PWM. Le contrôleur MPPT peut ajuster les paramètres de temps en temps en fonction de différentes conditions, de sorte que le système soit toujours proche du point de fonctionnement maximal. L'ensemble du processus est entièrement automatique et ne nécessite aucun ajustement de la part de l'utilisateur.
Charge optimale de la batterie pour différents types de batterie
Pour assurer une charge optimale de la batterie, le chargeur adaptatif à plusieurs étages intégré peut être réglé précisément en fonction du type de batterie utilisé. Grâce à la large gamme d'options de configuration, la tension de charge, la tension de fin de décharge et la charge d'entretien peuvent être réglées précisément en fonction du type de batterie utilisé, par exemple les batteries au plomb, AGM, au gel ou au lithium LiFePO4, à l'aide du Affichage LCD.
Affichage intégré pour la surveillance et la configuration

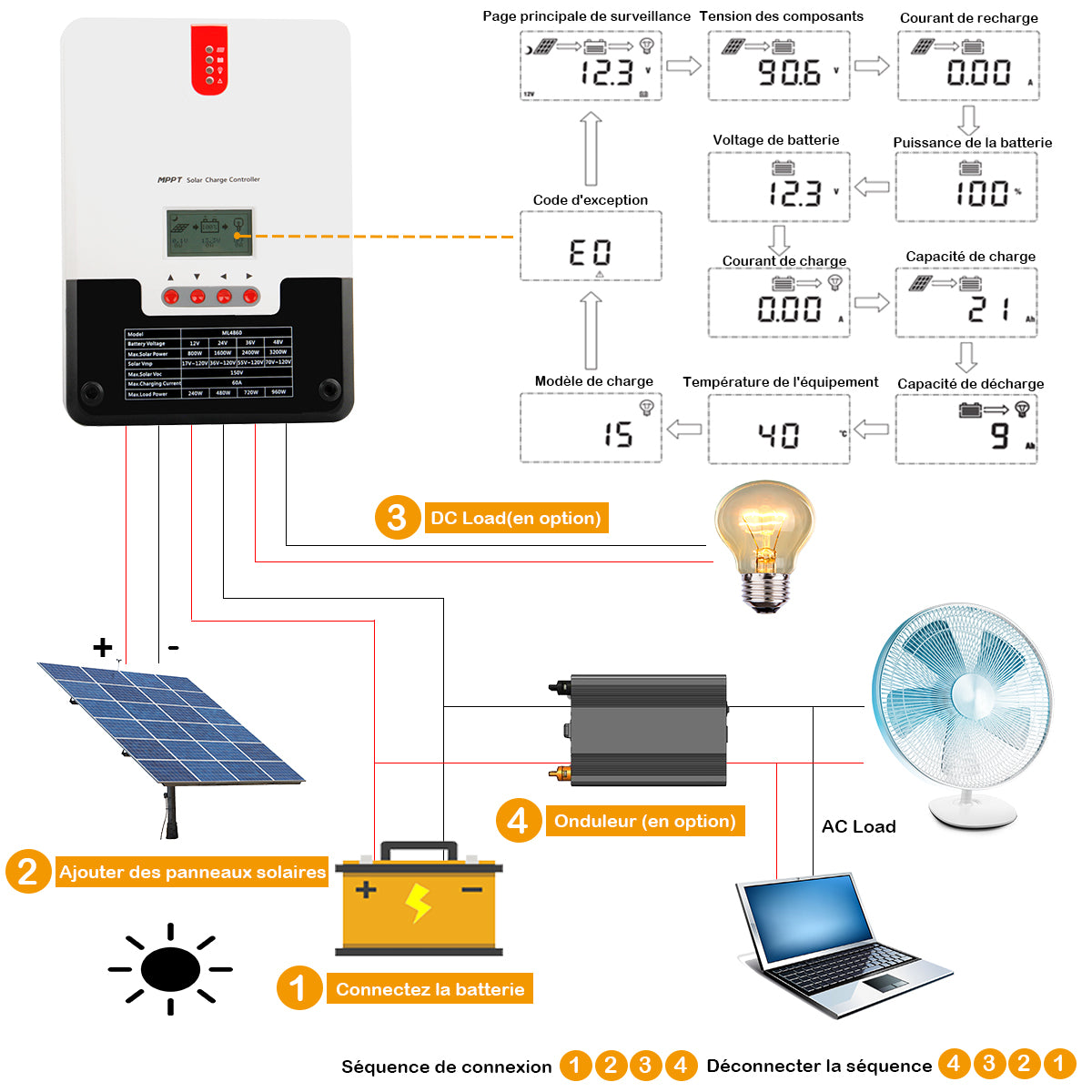

Les valeurs importantes pour le fonctionnement, telles que la tension de la batterie, l'état de charge, la tension PV et la puissance, peuvent être facilement surveillées via l'écran LCD intégré. De plus, l'affichage sert à indiquer les erreurs, ce qui permet d'identifier et de corriger rapidement les problèmes.
Spécification:
- Modèle (facultatif): 4860
- Tension du système: automatique 12V / 24V / 36V / 48V
- Consommation électrique en veille: 0,7 W ~ 1,2 W.
- Tension de la batterie: 9V ~ 70V
- Courant de charge nominal: 60A
- Système photovoltaïque: 800 W / 12 V; 1600 W / 24 V; 2400 W / 36 V; 3200 W / 48 V;
- Efficacité de conversion: ≤98%
- Efficacité de suivi MPPT:> 99%
- Niveau de protection: IP32
- Méthode de communication: RS232/RS485
- Température de travail: -35 ℃ ~ + 45 ℃
- Hauteur: ≤3000m
L'avantage principal:
【Assistance】 --- Ce produit prend en charge diverses opérations de charge de batterie, y compris les batteries au gel, les batteries scellées, les batteries ouvertes et les batteries au lithium. Il est utilisé dans les systèmes photovoltaïques hors réseau pour coordonner le travail des panneaux solaires, des batteries et des charges.【Affichage à cristaux liquides】 --- Ce produit utilise un affichage à cristaux liquides pour afficher de manière dynamique l'état de fonctionnement, les paramètres de fonctionnement, les protocoles de contrôle, les paramètres de contrôle, etc. Il dispose d'un indicateur LED d'erreur et affiche des informations anormales sur l'écran LCD pour faciliter juger les erreurs du système.
【Flexible】 --- Le contrôleur adopte le protocole de communication Modbus standard. Les utilisateurs peuvent facilement afficher divers paramètres via des boutons et ajuster les paramètres de contrôle selon les besoins pour répondre aux différentes exigences du système.
【Sécurité】 --- Le contrôleur solaire MPPT peut enregistrer la production d'énergie des modules solaires en temps réel. Si la puissance du panneau est trop élevée et que le courant de charge est supérieur au courant nominal, le contrôleur réduira automatiquement la puissance de charge à un courant de charge nominal inférieur. travaux.
Autres caractéristiques:
- Prend en charge la détection automatique de la tension de la batterie.
- L'aluminium moulé sous pression est conçu pour la dissipation thermique.
- Avec la fonction de compensation de température, le contrôleur peut ajuster automatiquement les paramètres de charge et de décharge pour prolonger la durée de vie de la batterie.
- La fonction de stockage des données historiques est disponible et les données peuvent être stockées jusqu'à un an.
- Il peut communiquer avec le module Bluetooth BT-1 via une connexion RS232/RS485.
